Precision.. Reliability.. Economy..

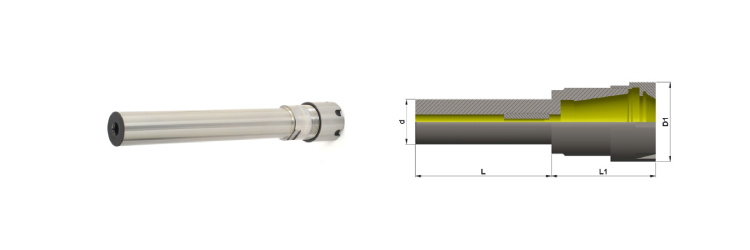

Cylindrical shank - ER Mini

Product Name	D1	L	L1	G	d.	Size	Clamping range	Kgs	Group
CYS12 ER MINI 11 055	16	55	30	-	12	ER11 M	0.5 - 7.0	0.1	A
CYS12 ER MINI 11 100	16	100	30	-	12	ER11 M	0.5 - 7.0	0.90	A
CYS16 ER MINI 11 100	16	100	22	M6	16	ER11 M	0.5 - 7.0	0.15	A
CYS16 ER MINI 16 100	22	100	40	M6	16	ER16 M	0.5 – 10.0	0.2	A
CYS16 ER MINI 16 150	22	150	40	M6	16	ER16 M	0.5 – 10.0	0.26	A
CYS16 ER MINI 16 200	22	200	40	M6	16	ER16 M	0.5 – 10.0	0.34	A
CYS20 ER MINI 20 100	28	100	42	M12	20	ER20 M	1.0 – 13.0	0.4	A
CYS20 ER MINI 20 150	28	150	42	M12	20	ER20 M	1.0 – 13.0	0.44	A
CYS20 ER MINI 20 200	28	200	42	M12	20	ER20 M	1.0 – 13.0	0.53	A
CYS25 ER MINI 25 100	35	100	32	M12	25	ER25 M	1.0 – 16.0	0.5	A
CYS25 ER MINI 25 150	35	150	32	M12	25	ER25 M	1.0 – 16.0	0.65	A
CYS25 ER MINI 25 200	35	200	32	M12	25	ER25 M	1.0 – 16.0	0.81	A

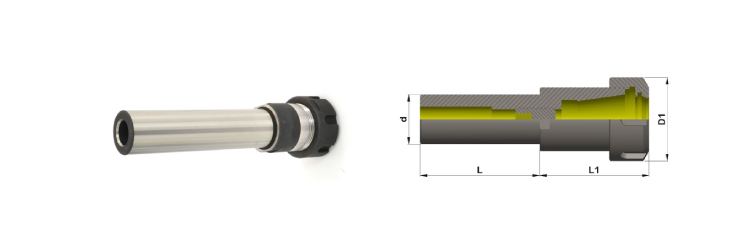

Cylindrical shank - ER

Product Name	D1	L	L1	G	d.	Size	Clamping range	Kgs	Group
CYS12 ER 11 100	19	100	30	-	12	ER11	0.5 - 7.0	0.1	A
CYS12 ER 11 150	19	150	30	-	12	ER11	0.5 - 7.0	0.16	A
CYS16 ER 11 150	19	150	30	-	16	ER11	0.5 - 7.0	0.2	A
CYS16 ER 16 060	28	60	45	M8	16	ER16	0.5 – 10.0	0.2	A
CYS16 ER 16 100	28	100	45	M8	16	ER16	0.5 – 10.0	0.2	A
CYS16 ER 16 150	28	150	45	M8	16	ER16	0.5 – 10.0	0.3	A
CYS20 ER 20 060	35	60	52	M8	20	ER20	1.0 – 13.0	0.3	A
CYS20 ER 20 100	35	100	52	M8	20	ER20	1.0 – 13.0	0.3	A
CYS20 ER 20 150	35	150	52	M8	20	ER20	1.0 – 13.0	0.4	A
CYS25 ER 25 060	42	60	55	M12	25	ER25	1.0 – 16.0	0.5	A
CYS25 ER 25 100	42	100	55	M12	25	ER25	1.0 – 16.0	0.6	A
CYS25 ER 25 200	42	200	55	M12	25	ER25	1.0 – 16.0	0.81	A

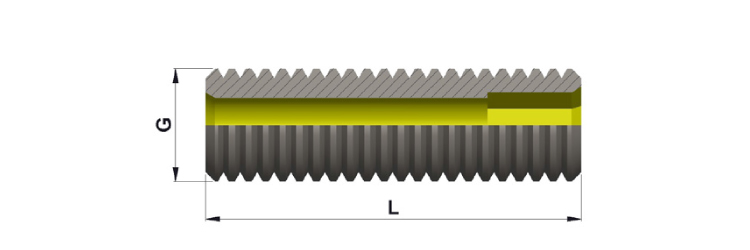

Spares

L	G
20	M6
20	M8
20	M12
20	M10

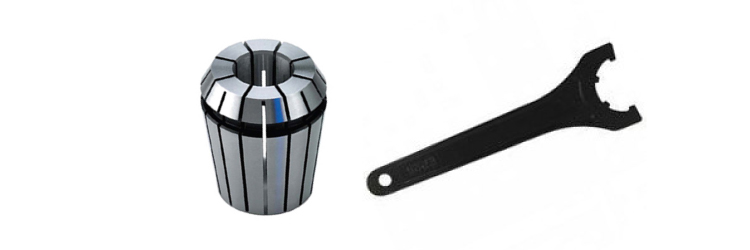

Accessories
