HSK - DIN 69893

ER Collect Chuck



Send enquiry

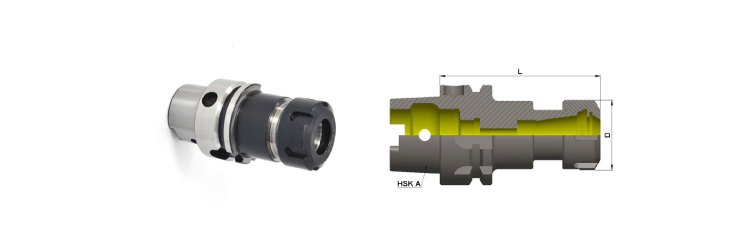

HSK A50 – Standard GPL

Product name Taper Size L Clamping range D G Kgs Group
HSK A50 ER 16 080 A50 ER16 80 1-10 28 - 0.6 B
HSK A50 ER 20 080 A50 ER20 80 1-13 35 - 0.6 B
HSK A50 ER 25 080 A50 ER25 80 1-16 42 - 0.6 B
HSK A50 ER 32 080 A50 ER32 80 2-20 50 - 0.6 B

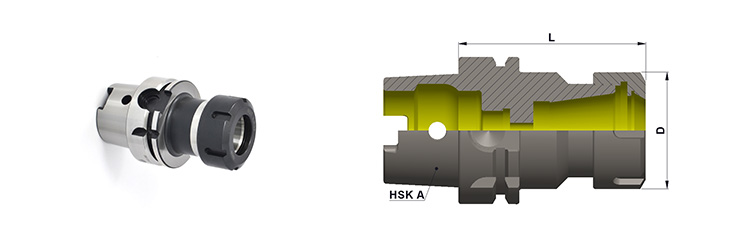

HSK A63 – Standard GPL

Product name Taper Size L Clamping range D G Kgs Group
HSK A63 ER 16 080 A63 ER16 80 1-10 28 - 0.8 B
HSK A63 ER 20 080 A63 ER20 80 1-13 35 - 0.8 B
HSK A63 ER 25 080 A63 ER25 80 1-16 42 - 0.9 B
HSK A63 ER 32 080 A63 ER32 80 2-20 50 - 1 B
HSK A63 ER 40 100 A63 ER40 100 3-26 63 - 1.2 B

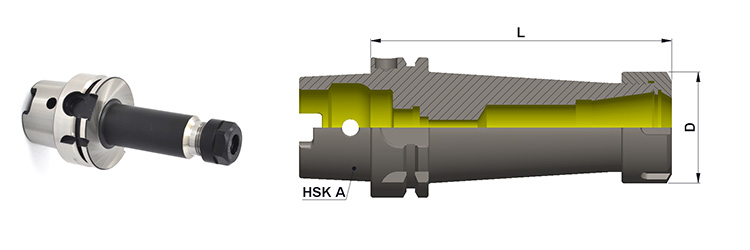

HSK A63 – GPL =160 mm

Product name Taper Size L Clamping range D D1 L1 G Kgs Group
HSK A63 ER 16 160 A63 ER16 160 1-10 28 - - SCW7/16 1.3 B
HSK A63 ER 20 160 A63 ER20 160 1-13 35 35 32.5 M14X1.5 1.5 B
HSK A63 ER 25 160 A63 ER25 160 1-16 42 42 32 M18X1.5 1.6 B
HSK A63 ER 32 160 A63 ER32 160 2-20 50 50 34.5 M22X1.5 1.9 B
HSK A63 ER 40 160 A63 ER40 160 3-26 63 - - M28X1.5 2.1 B

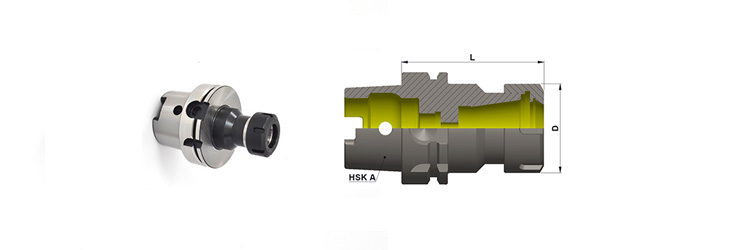

HSK A100 – Standard GPL

Product name Taper Size L Clamping range D G Kgs Group
HSK A100 ER 16 100 A100 ER16 100 1-10 28 SCW7/16 2.2 B
HSK A100 ER 20 100 A100 ER20 100 1-13 35 M14X1.5 2.4 B
HSK A100 ER 25 100 A100 ER25 100 1-16 42 M12 2.5 B
HSK A100 ER 32 100 A100 ER32 100 2-20 50 M12 2.7 B
HSK A100 ER 40 100 A100 ER40 100 3-26 63 - 2.8 B
HSK A100 ER 50 120 A100 ER50 120 10-34 78 - 3.3 B

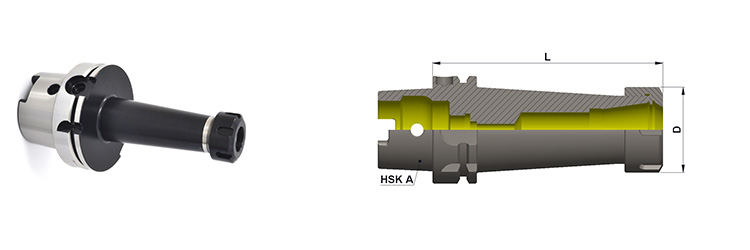

HSK A100 – GPL =160 mm

Product name Taper Size L Clamping range D D1 L1 G Kgs Group
HSK A100 ER 16 160 A100 ER16 160 1-10 28 - - SCW7/16 2.6 B
HSK A100 ER 20 160 A100 ER20 160 1-13 35 35 33.5 M12 2.8 B
HSK A100 ER 25 160 A100 ER25 160 1-16 42 42 32 M18X1.5 3 B
HSK A100 ER 32 160 A100 ER32 160 2-20 50 47 35 M22X1.5 3.2 B
HSK A100 ER 40 160 A100 ER40 160 3-26 63 63 45 M28X1.5 3.9 B

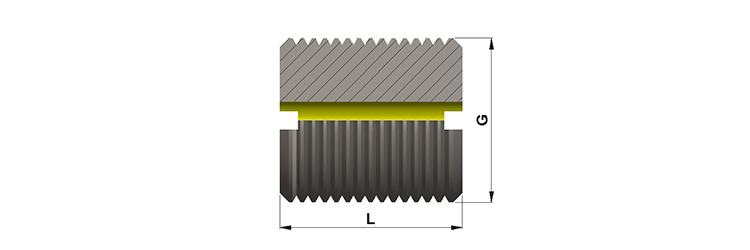

Spares

L G
20 M6
20 7/16
20 M14
20 M18
20 M22
20 M28

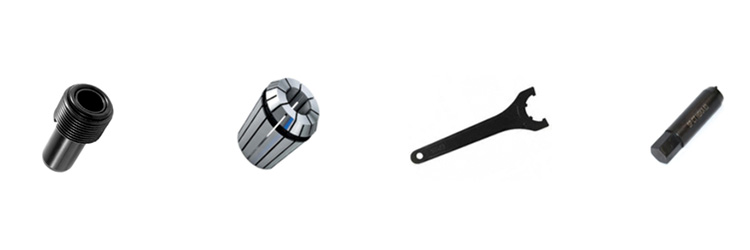

Accessories

Pre balanced G6.3@20000 RPM
Fine balancing G2.5@25000 RPM on request
