HSK - DIN 69893

End Mill Holder



Send enquiry

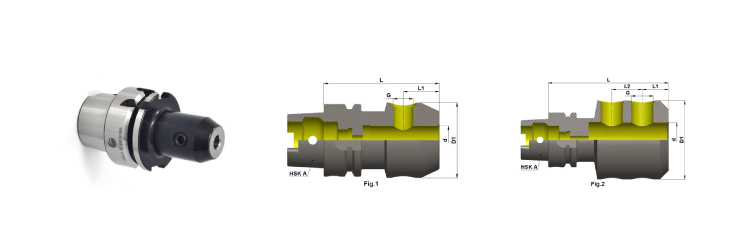

HSK A50 – Standard GPL

Product name Taper d. L D1 G L1 L2 FIG Kgs Group
HSK A50 EM 06 065 A50 6 65 25 M6 18 - 1 0.5 B
HSK A50 EM 08 065 A50 8 65 28 M8 18 - 1 0.6 B
HSK A50 EM 10 065 A50 10 65 35 M10 20 - 1 0.6 B
HSK A50 EM 12 080 A50 12 80 42 M12 22.5 - 1 1 B
HSK A50 EM 16 080 A50 16 80 48 M14 24 - 1 1 B
HSK A50 EM 20 080 A50 20 80 52 M16 25 - 1 1 B
HSK A50 EM 25 110 A50 25 110 65 M18X2 24 25 2 1.8 B
HSK A50 EM 32 110 A50 32 110 72 M20X2 24 28 2 1.9 B

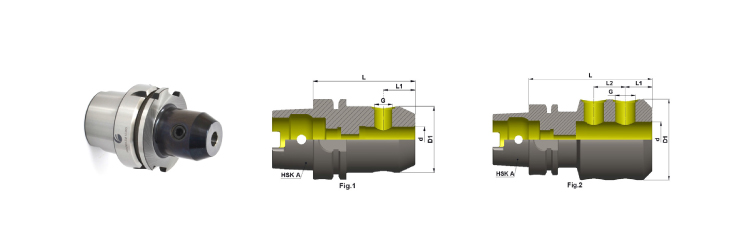

HSK A63 – Standard GPL

Product name Taper d. L D1 G L1 L2 FIG Kgs Group
HSK A63 EM 06 065 A63 6 65 25 M6 18 - 1 0.8 B
HSK A63 EM 08 065 A63 8 65 28 M8 18 - 1 0.8 B
HSK A63 EM 10 065 A63 10 65 35 M10 20 - 1 0.9 B
HSK A63 EM 12 080 A63 12 80 42 M12 22.5 - 1 1.2 B
HSK A63 EM 16 080 A63 16 80 48 M14 24 - 1 1.3 B
HSK A63 EM 20 080 A63 20 80 52 M16 25 - 1 1.3 B
HSK A63 EM 25 110 A63 25 110 65 M18X2 24 25 2 2.3 B
HSK A63 EM 32 110 A63 32 110 72 M20X2 24 28 2 2.5 B
HSK A63 EM 40 120 A63 40 120 80 M20X2 30 32 2 4.2 B

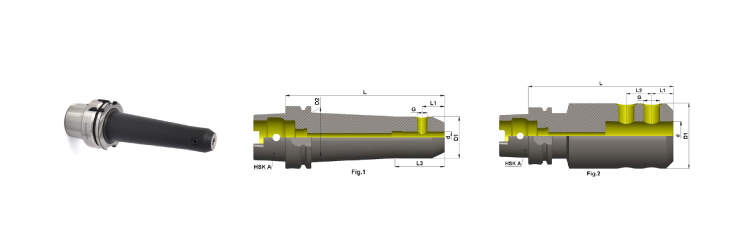

HSK A63 – GPL =160 mm

Product name Taper d. L D1 D2 G L1 L2 L3 FIG Kgs Group
HSK A63 EM 08 160 A63 8 160 28 38 M8 18 - 32 1 1.2 B
HSK A63 EM 10 160 A63 10 160 35 40 M10 20 - 35 1 1.2 B
HSK A63 EM 12 160 A63 12 160 42 - M12 22.5 - - 1 2 B
HSKA 63 EM 16 160 A63 16 160 48 - M14 24 - - 1 2.4 B
HSK A63 EM 20 160 A63 20 160 52 - M16 25 - - 1 1.7 B
HSKA 63 EM 25 160 A63 25 160 65 - M18X2 24 25 - 2 3.3 B

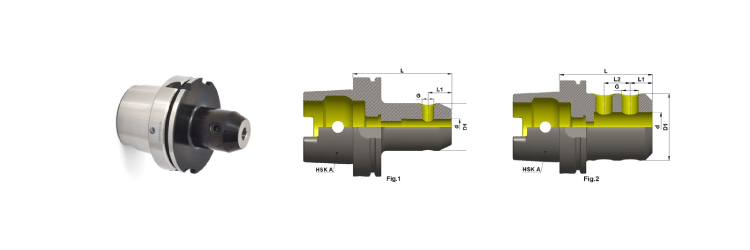

HSK A100 – Standard GPL

Product name Taper d. L D1 G L1 L2 Kgs Group
HSK A100 EM 06 080 A100 6 80 25 M6 18 - 2.1 B
HSK A100 EM 08 080 A100 8 80 28 M8 18 - 2.2 B
HSK A100 EM 10 080 A100 10 80 35 M10 20 - 2.2 B
HSK A100 EM 12 080 A100 12 80 42 M12 22.5 - 2.3 B

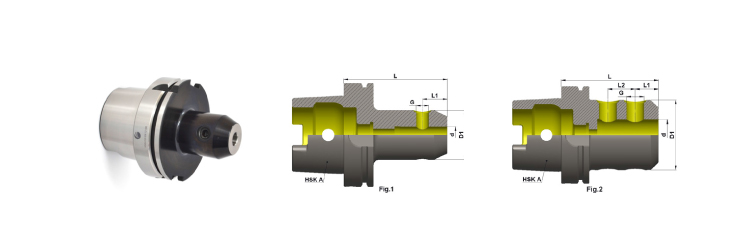

HSK A100 – GPL =100 mm

Product name Taper d. L D1 G L1 L2 Kgs Group
HSK A100 EM 16 100 A100 16 100 48 M14 24 - 2.8 B
HSK A100 EM 20 100 A100 20 100 52 M16 25 - 3.1 B
HSK A100 EM 25 100 A100 25 100 65 M18X2 24 25 3.5 B
HSK A100 EM 32 100 A100 32 100 72 M20X2 24 28 3.8 B
HSK A100 EM 40 120 A100 40 120 90 M20X2 30 32 5.4 B
HSK A100 EM 50 130 A100 50 130 100 M24X2 35 35 6.2 B

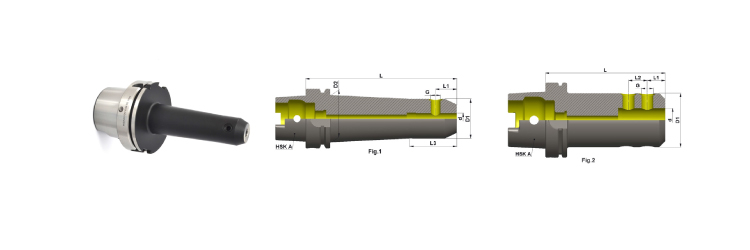

HSK A100 – GPL =160 mm

Product name Taper d. L D1 G L1 L2 Kgs Group D2 L3 FIG
HSK A100 EM 08 160 A100 8 160 28 M8 18 - 2.8 B 38 32 1
HSK A100 EM 10 160 A100 10 160 35 M10 20 - 2.8 B 42 35 1
HSK A100 EM 12 160 A100 12 160 42 M12 22.5 - 2.6 B 48 35 1
HSK A100 EM 16 160 A100 16 160 48 M14 24 - 2.8 B 54 40 1
HSK A100 EM 20 160 A100 20 160 52 M16 25 - 3 B - - 2
HSK A100 EM 25 160 A100 25 160 65 M18X2 24 25 5 B - - 2
HSK A100 EM 32 160 A100 32 160 72 M20X2 24 28 5.6 B - - 2
HSK A100 EM 40 160 A100 40 160 90 M20X2 30 32 6.3 B - - 2

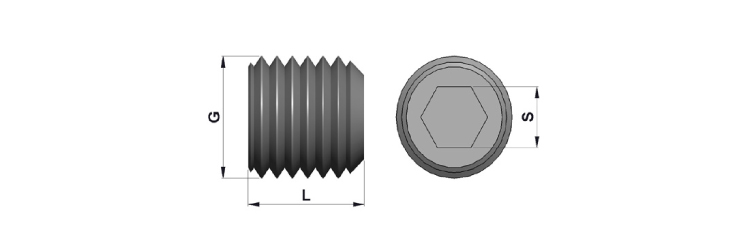

Spares

S L G
3 10 M6
4 10 M8
5 12 M10
6 16 M12
6 16 M14
8 16 M16
10 20 M18
10 25 M20
12 25 M24

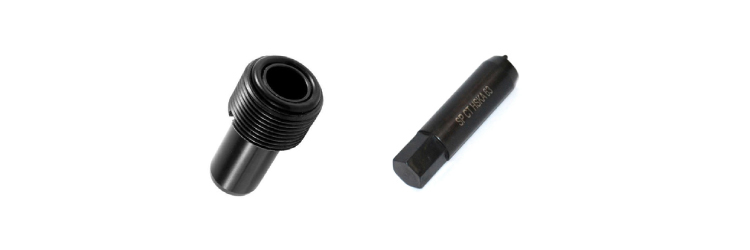

Accessories

Pre balanced G6.3@20000 RPM
Fine balancing G2.5@25000 RPM on request
