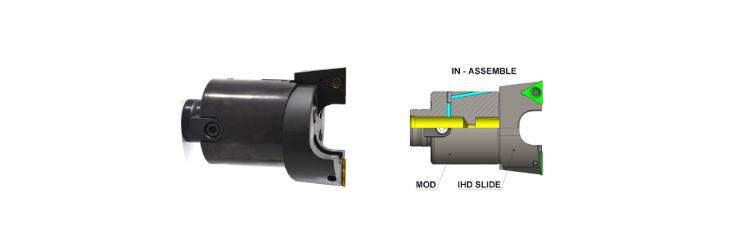

Assembly
Note:
- Insert holder to be order seperately
- Select insert holder as per boring range
- Quantity “2 Nos" required per every boring bar
- For, Insert holder refer IHDR - Insert Holder page
Note:

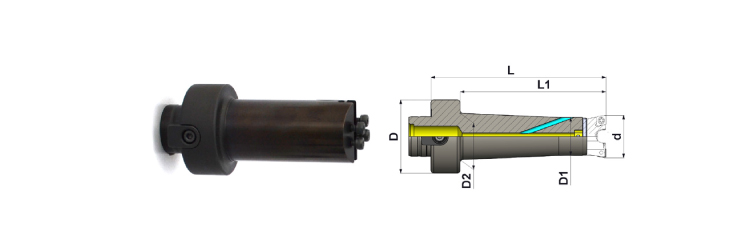

| Product name | D | D1 | D2 | L | L1 | Boring Range - d | Kgs | Group |
|---|---|---|---|---|---|---|---|---|
| MOD 50 D 025 - 032 L 090 | 50 | 21 | 24 | 90 | 70 | 25 - 32 | 0.7 | B |
| MOD 50 D 030 - 038 L 110 | 50 | 26 | 32 | 110 | 90 | 30 - 38 | 0.7 | B |
| MOD 50 D 037 – 047 L 110 | 50 | 34 | - | 110 | 90 | 37 - 47 | 0.9 | B |
| MOD 50 D 046 – 056 L 110 | 50 | 42 | - | 110 | 90 | 46 - 56 | 1.2 | B |
| MOD 50 D 055 – 070 L 085 | 50 | - | - | 85 | - | 55 - 70 | 1.1 | B |

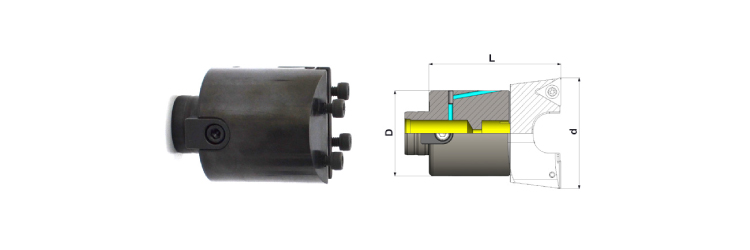

| Product name | D | L | Boring Range - d | Kgs | Group |
|---|---|---|---|---|---|
| MOD 63 D 069 – 101 L 090 | 63 | 90 | 69 - 85 83-101 |
1.9 | B |

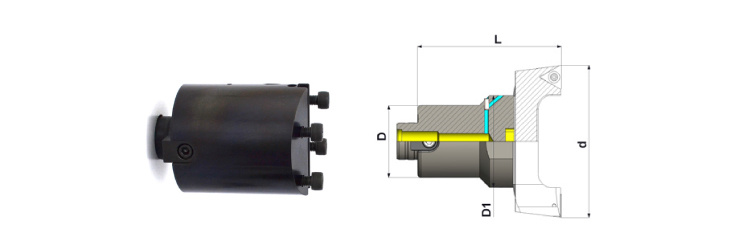

| Product name | D | D1 | L | Boring Range - d | Kgs | Group |
|---|---|---|---|---|---|---|
| MOD 80 D 099 – 150 L 125 | 80 | 80 | 125 | 99 - 126 123 -150 |
4.2 | B |
| MOD 80 D 148 – 270 L 125 | 80 | 110 | 125 | 148 -190 188 - 230 228 - 270 |
6.6 | B |

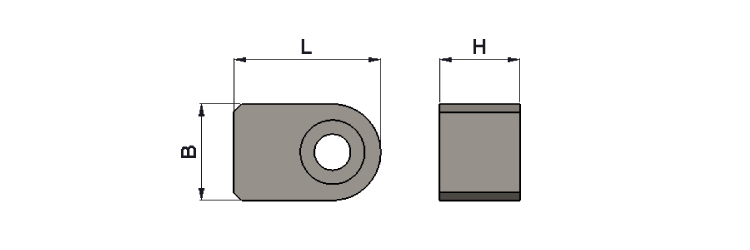

| Product name | B | H | L | Allen Screw |
|---|---|---|---|---|
| DRIVING KEY 12 27 | 12 | 10 | 18.3 | M4 |
| DRIVING KEY 16 40 | 16 | 16 | 24 | M6 |
| DRIVING KEY MOD63 16 40 | 16 | 13 | 24 | M6 |
